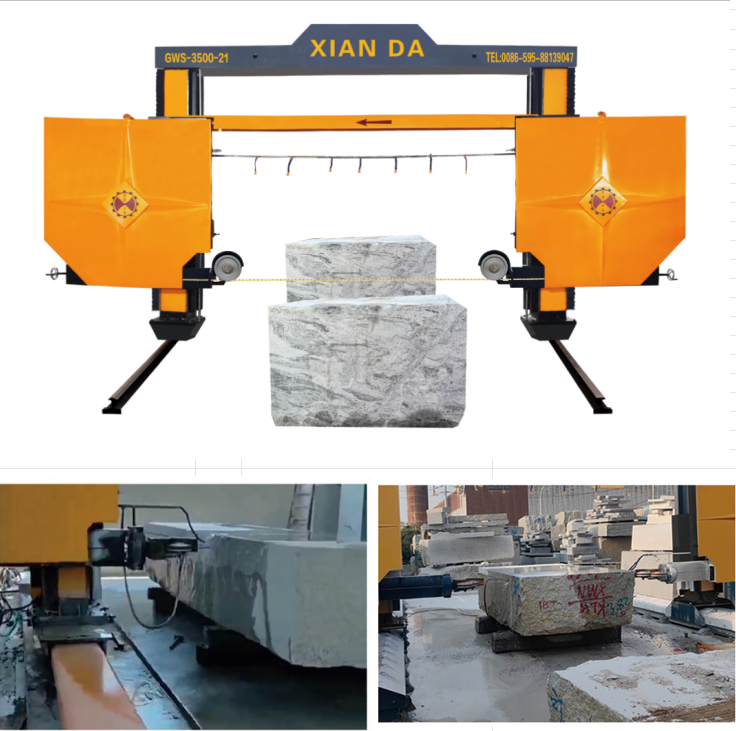

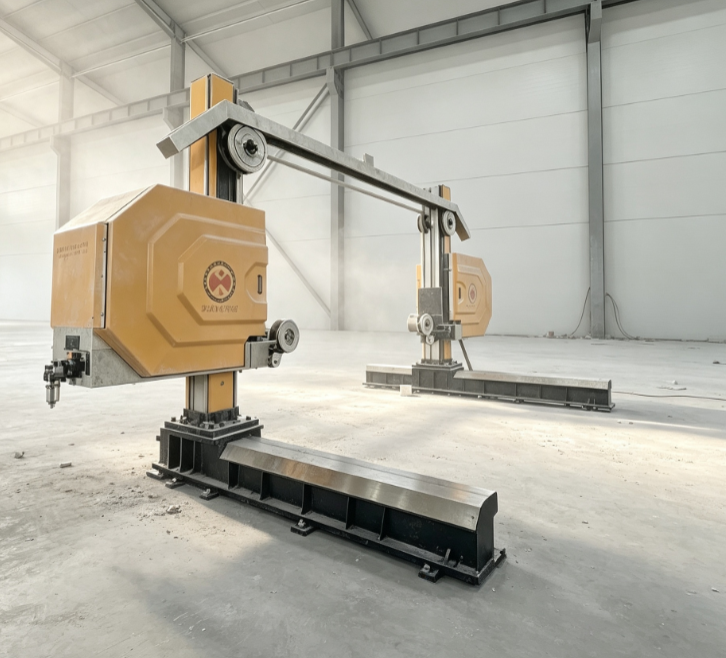

यह पत्थर के तारों को काटने वाली मशीन एक गैन्ट्री-प्रकार की चलती संरचना को अपनाती है। कच्चे पत्थर के ब्लॉकों को प्रसंस्करण के लिए सीधे जमीन पर रखा जा सकता है,जो परिवहन ट्रॉली की आवश्यकता को समाप्त करता है और रखरखाव लागत को कम करता है.
लिफ्टिंग विधानसभा रोलर इकाइयों के 28 सेट के साथ सोलह पक्षीय गाइड रेल को अपनाती है। मध्यवर्ती ट्रांसमिशन सिंक्रोनस ऊर्ध्वाधर आंदोलन को सक्षम बनाता है। उच्च स्थिरता की विशेषता है,उच्च काटने दक्षता और उत्कृष्ट सटीकता, यह मशीन विशेष रूप से बड़े आकार की प्राकृतिक पत्थर सामग्री के प्रसंस्करण के लिए विकसित की गई है।
| पैरामीटर | इकाई | GWS-3500-21 | CGWS-3500-21 | GWS-3500-25FW |
|---|---|---|---|---|
| नियंत्रण प्रणाली | / | पीएलसी | सीएनसी | पीएलसी |
| अधिकतम प्रसंस्करण आयाम | मिमी | 3500×3500×2100 | 3500×3500×2100 | 3500×3500×2500 |
| तार की गति | m/s | 20~40 | 20~40 | 20~40 |
| मुख्य मोटर शक्ति | किलोवाट | 15 | 15 | 15 |
| कुल आयाम | मिमी | 9800 × 5900 × 5600 | 9800 × 5900 × 5600 | 9600×5900×6500 |
| पानी की खपत | m3/h | ≈4 | ≈4 | ≈4 |

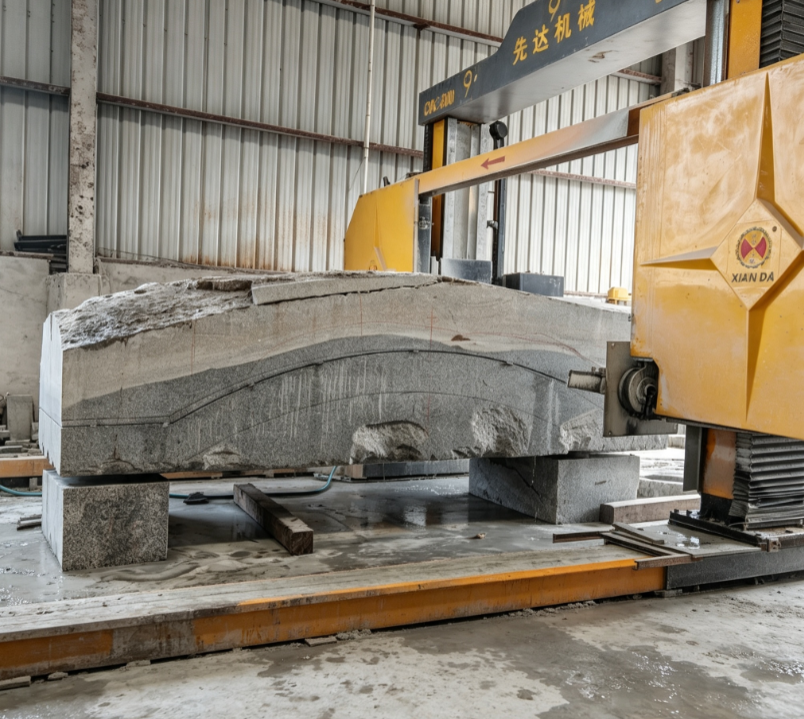

बड़े पत्थर के ब्लॉकों, मेहराब के घटकों, घुमावदार स्लैब, विशेष आकार के स्मारक और वास्तुशिल्प पत्थर के प्रसंस्करण के लिए पत्थर कारखानों के लिए आदर्श।
यह ग्रेनाइट, संगमरमर और इंजीनियर पत्थर काटता है। आर्क पत्थर, घुमावदार प्रोफाइल और कस्टम विशेष आकार के पत्थर उत्पादों के लिए एकदम सही है।
हाँ, गैन्ट्री चलाने के डिजाइन के लिए कोई परिवहन ट्रॉली की आवश्यकता नहीं है, अतिरिक्त निवेश और रखरखाव के खर्च को कम करता है।
पीएलसी संस्करण सरल संचालन के साथ नियमित काटने के कार्यों के लिए उपयुक्त है। सीएनसी मॉडल जटिल घुमावदार पत्थर प्रसंस्करण के लिए कार्यक्रम इनपुट का समर्थन करता है।
3500×3500×2100 मिमी (GWS-3500-21 / CGWS-3500-21)
3500×3500×2500 मिमी (GWS-3500-25FW)
16 पक्षीय गाइड रेल और 28 रोलर समूहों से लैस। सिंक्रनाइज़ेड लिफ्टिंग स्थिर चलने और उच्च काटने की सटीकता सुनिश्चित करती है।
समायोज्य तार गतिः 20 ~ 40 m/s.
सभी मॉडलों में 15 किलोवाट की मुख्य मोटर है।
ठंडा करने के लिए लगभग 4 m3/h।
हम अंग्रेजी ऑपरेशन मैनुअल और ट्यूटोरियल वीडियो की आपूर्ति करते हैं। अनुरोध के अनुसार विदेशी साइट तकनीकी सेवा की व्यवस्था की जा सकती है।
यह मशीन विशेष रूप से बड़े आकार के कच्चे पत्थर के ब्लॉक के प्रसंस्करण के लिए डिज़ाइन की गई है।
