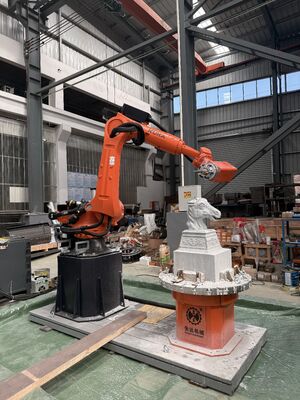

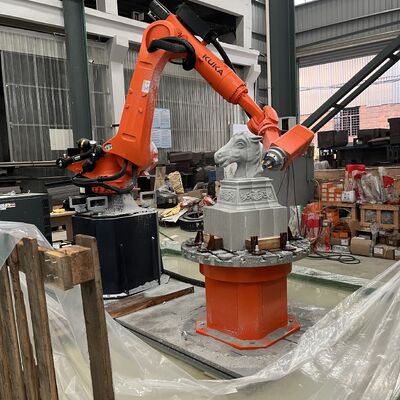

उन्नत 6-अक्ष सीएनसी रोबोटिक प्रणाली विशेष रूप से सटीक पत्थर काटने और जटिल नक्काशी अनुप्रयोगों के लिए डिज़ाइन की गई है।यह औद्योगिक-ग्रेड मशीन जटिल तीन आयामी पत्थर प्रसंस्करण के लिए सीएनसी सटीकता के साथ रोबोट लचीलापन को जोड़ती है.
| पैरामीटर | विनिर्देश |
|---|---|

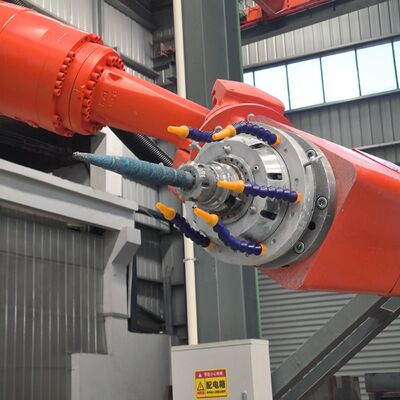

| स्पिंडल प्रकार | बीटी40 |
| धुरी शक्ति | 15 किलोवाट |
| स्पिंडल गति | 18000 आरपीएम |
| वायवीय उपकरण परिवर्तक | समर्थित |
| स्पिंडल स्लॉट की स्थिति | हाँ |
| स्वचालित उपकरण पानी छिड़काव | हाँ |
| बी.टी.पी. | वैकल्पिक |
| उपकरण सेटिंग गेज माप | वैकल्पिक |
| संगत उपकरण | देखा ब्लेड, कच्चे नक्काशी उपकरण, 1/2 जी उपकरण, ढालना उपकरण |
| देखा ब्लेड व्यास | 300-400 मिमी |
| अक्ष विन्यास | 6-अक्षीय रोबोटिक हाथ |
|---|---|
| कार्यक्षेत्र | अनुप्रयोग आवश्यकताओं के आधार पर अनुकूलन योग्य |
| नियंत्रण प्रणाली | रोबोटिक एकीकरण के साथ उन्नत सीएनसी नियंत्रक |
| सामग्री संगतता | संगमरमर, ग्रेनाइट, चूना पत्थर, इंजीनियर पत्थर |
| स्थिति की सटीकता | दोहराने योग्य परिणामों के साथ उच्च परिशुद्धता |
| बिजली की आवश्यकताएँ | औद्योगिक 3-चरण बिजली आपूर्ति |
| पैरामीटर | विनिर्देश |
|---|---|
| अधिकतम कार्य सीमा | 2701 मिमी |
| अधिकतम उपयोगी भार | 275 किलो |
| नामित भार | 210 किलो |
| नामित अतिरिक्त भार (रोटरी तंत्र/बम/बंद) | 0 किलो / 0 किलो / 50 किलो |
| स्थिति दोहराव (आईएसओ 9283) | ±0.05 मिमी |
| अक्षों की संख्या | 7 |
| स्थापना की स्थिति | फर्श |
| फर्श का स्थान | 3000 मिमी * 1200 मिमी |
| लगभग वजन | 2330 किलो |
| कुल शक्ति | 35 किलोवाट |
| पैरामीटर | विनिर्देश |
|---|---|

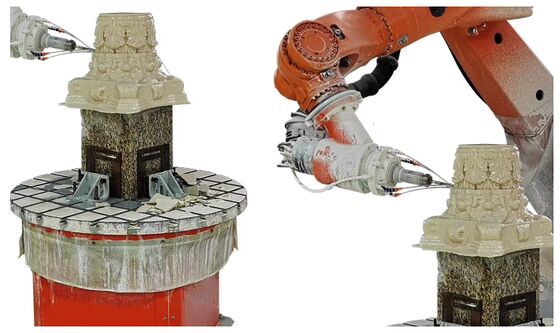

| रोटरी वर्कटेबल मशीनिंग साइज | 1000*1000*2500 मिमी |
| घुमावदार कार्य तालिका दोहराव | 1 आर्क/मिनट |
| फ्लैट कटिंग वर्कटेबल | वैकल्पिक |
| फ्लैट वर्कटेबल मशीनिंग साइज | 2500*1500*80 मिमी |
| अक्ष संख्या | गति सीमा | गति की गति |
|---|---|---|
| A1 | ±185° | 120 °/s |
| A2 | -140° / -5° | 115 °/s |
| A3 | -120° / 168° | 112 °/s |
| ए4 | ± 350° | 179 °/s |
| ए5 | ±125° | 172 °/s |
| A6 | ± 350° | 220 °/s |
| A7 | असीमित घूर्णन कोण | 118 °/s |
| पैरामीटर | विनिर्देश |
|---|---|
| ऑपरेटिंग तापमान | 0 °C ~ 55 °C (273 K ~ 328 K) |
| सुरक्षा ग्रेड (आईईसी 60529) | IP65 |
| मैनिपुलेटर सुरक्षा ग्रेड (आईईसी 60529) | IP65 / IP67 |
